Преобразователи давления

Преобразователь давления ТДМ-А

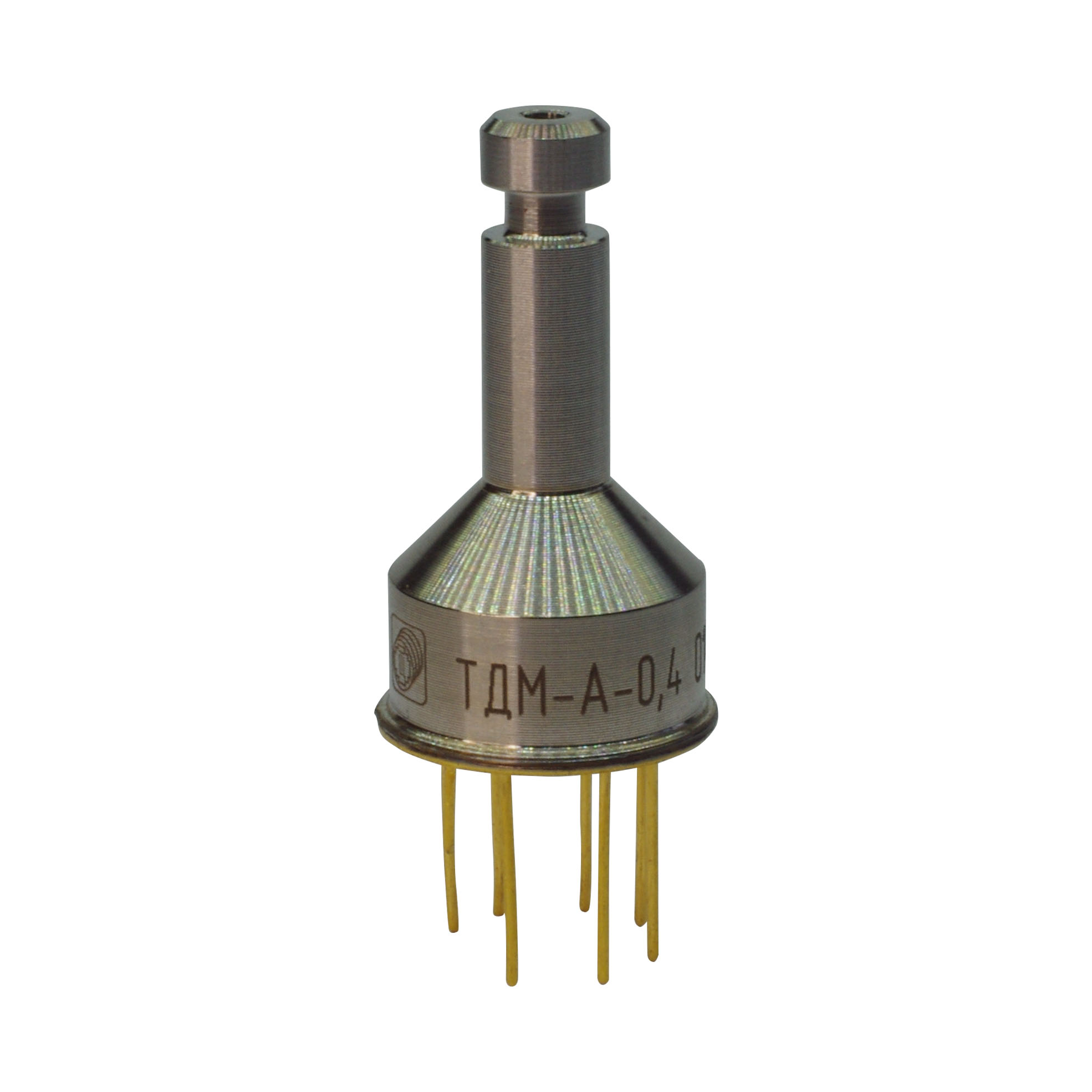

Преобразуют абсолютное давление от 0,01 до 2,5 МПа. Корпус датчика – металлостеклянный типа 3 с 8 выводами (TO-8) Давление измеряемой среды подаётся на лицевую сторону мембраны. Материал крышки – нержавеющая сталь. Основание из сплава НК29 с золотым покрытием. Выпускается по ГАВЛ.408854.108ТТ.
Типономиналы преобразователей абсолютного давления ТДМ-А

Обозначение изделия
(типономинал)

Верхний предел измерения
давления, МПа

ТДМ-А-0,01

0,01

ТДМ-А-0,016

0,016

ТДМ-А-0,025

0,025

ТДМ-А-0,04

0,04

ТДМ-А-0,063

0,063

ТДМ-А-0,1

0,1

ТДМ-А-0,16

0,16

ТДМ-А-0,25

0,25

ТДМ-А-0,4

0,4

ТДМ-А-0,63

0,63

ТДМ-А-1,0

1,0

ТДМ-А-1,6

1,6

ТДМ-А-2,5

2,5



Примеры обозначения изделий при заказе:

Преобразователь давления ТДМ-А-1,0 ГАВЛ.408854.108ТТ

Преобразователь давления ТДМ-А-0,04 ГАВЛ.408854.108ТТ



Примечание: технические характеристики, габаритные размеры и электрические схемы изделий на сайте могут быть изменены без предварительного уведомления. Актуальная документация предоставляется потребителю по запросу.


Основные характеристики преобразователей давления серии ТДМ-А

Наименование параметра, единица измерения

Значение

Напряжение питания, В

от 4,85

до 5,15

Ток потребления не более, мА

1

Напряжение смещения «нуля»
(выходное напряжение при давлении Р = 0 МПа), мВ

от минус 5

до 5

Диапазон изменения выходного напряжения
(при изменении Р от 0 МПа до PНОМ), мВ

от 45

до 140

Напряжение на мостовой схеме, В

от 2,4

до 2,9

Коэффициент температурного дрейфа диапазона выходного напряжения,
% / 10 °С

от минус 0,25

до 0,25

Коэффициент температурного дрейфа напряжения смещения «нуля», % / 10 °С

от минус 0,25

до 0,25

Нелинейность фактической передаточной характеристики, %

от минус 0,25

до 0,25

Рабочий диапазон температур, °С

от минус 45

до 85



Примечание: технические характеристики, габаритные размеры и электрические схемы изделий на сайте могут быть изменены без предварительного уведомления. Актуальная документация предоставляется потребителю по запросу.

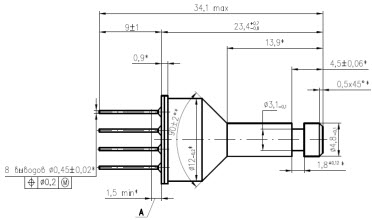

Габаритные и установочные размеры преобразователя давления ТДМ-А


СКАЧАТЬ ЧЕРТЕЖ
Формат: pdf | Размер файла: 17 КВ

Примечание: технические характеристики, габаритные размеры и электрические схемы изделий на сайте могут быть изменены без предварительного уведомления. Актуальная документация предоставляется потребителю по запросу.

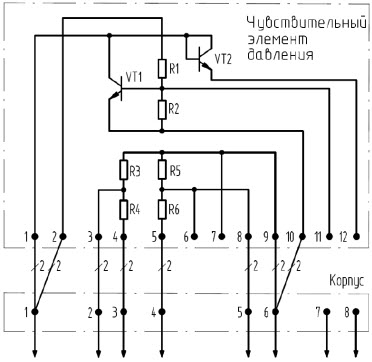

Электрическая схема преобразователей давления серии ТДМ-А




Назначение выводов:

1 – напряжение питания +5 В;

2 – первый выходной сигнал (-);

3, 4 – общий провод (земля);

5 – второй выходной сигнал (+);

6 – напряжение питания моста (UМ);

7, 8 – не используются.


СКАЧАТЬ ЭЛ. СХЕМУ
Формат: pdf | Размер файла: 238 КВ

Примечание: технические характеристики, габаритные размеры и электрические схемы изделий на сайте могут быть изменены без предварительного уведомления. Актуальная документация предоставляется потребителю по запросу.
